一、资料下载

WH-LTE-7S0 说明书官网下载链接：https://www.usr.cn/Download/1350.html

WH-LTE-7S0 有人云链接操作指南下载链接：https://www.usr.cn/Download/1353.html

WH-LTE-7S0 硬件设计手册官网下载连接：https://www.usr.cn/Download/1351.html

WH-LTE-7S0 AT指令集官网下载链接：https://www.usr.cn/Download/1352.html

WH-LTE-7S0 设置软件官网下载链接：https://www.usr.cn/Download/1355.html

二、硬件连接

1、所需物品

WH-LTE-7S0 产品 1台

12V电源适配器 1个

USB-RS232串口线 1条

笔记本电脑 1台

2、硬件连接

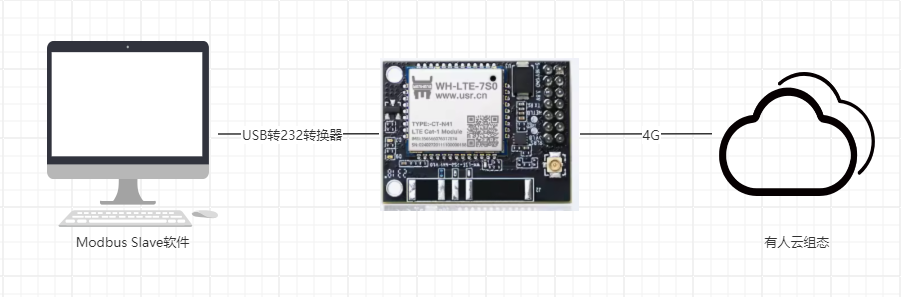

WH-LTE-7S0底板的232串口接USB-RS232串口线到电脑USB口，然后产品接12V电源适配器上线。

电脑打开设置软件。

附图：

三、产品参数设置

1、WH-LTE-7S0对接有人云参数设置

登录有人云：https://account.usr.cn/#/login?type=mp_scada&logout=1

网关管理---网关列表---添加

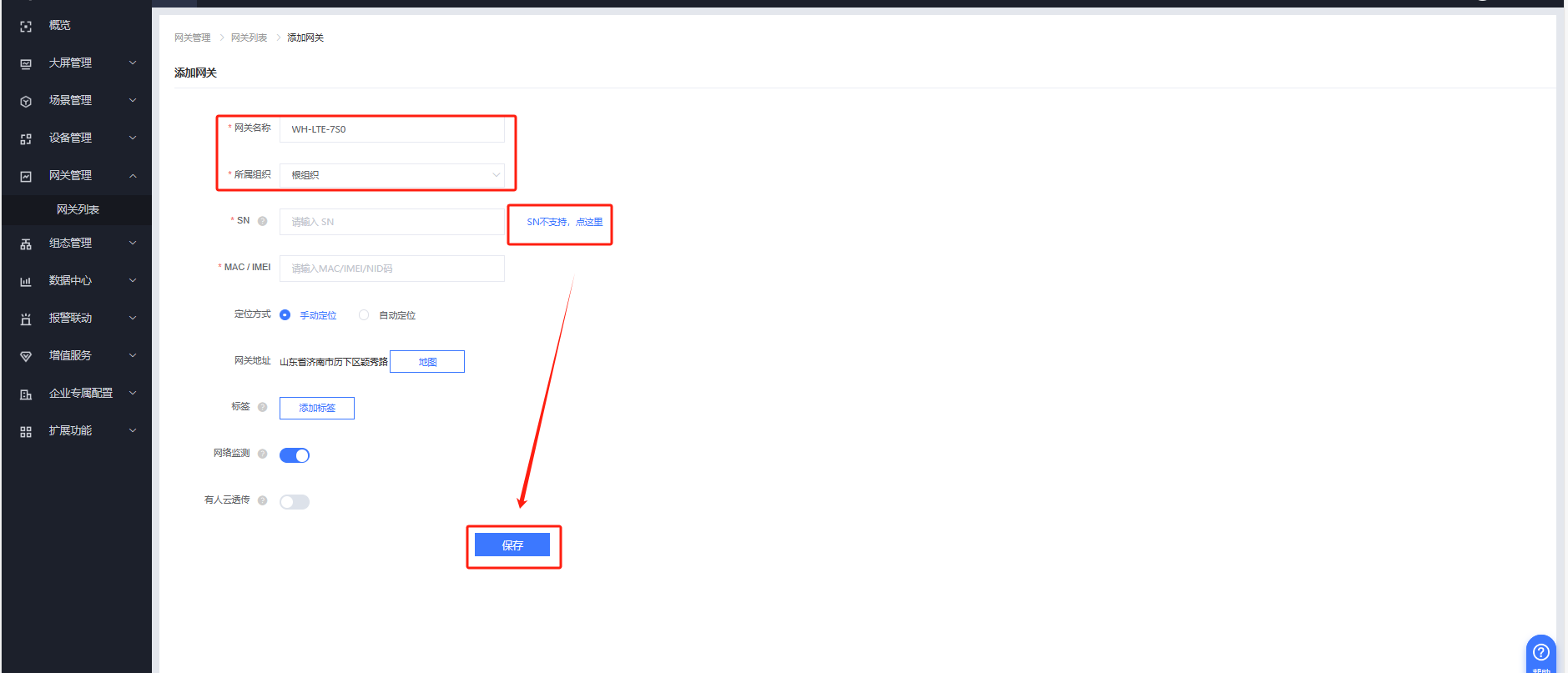

填入网关名称---选择根组织，选择“SN不支持，点这里” 点击保存。

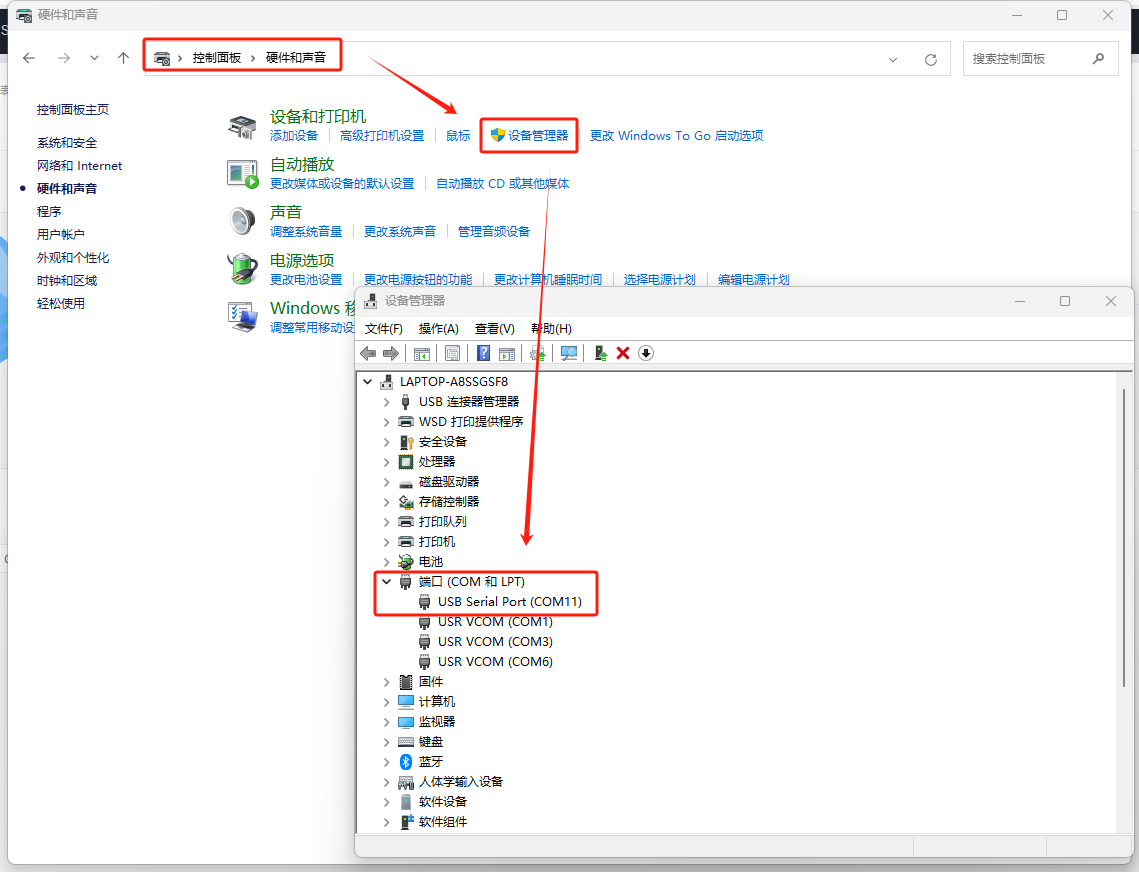

打开电脑控制控制面板---硬件和声音---设备管理器---COM和LPT，确认COM口为COM11。

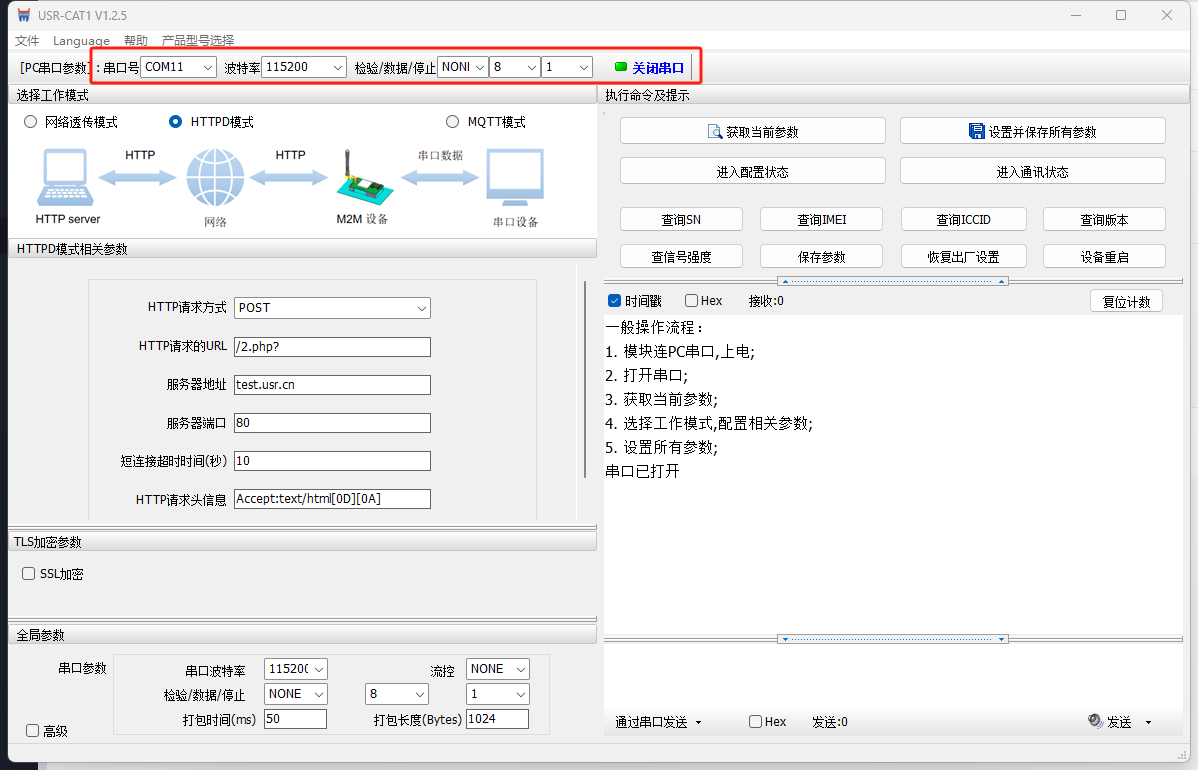

打开WH-LTE-7S0上位机软件，选择COM11,115200 NONE 8 1，打开串口。

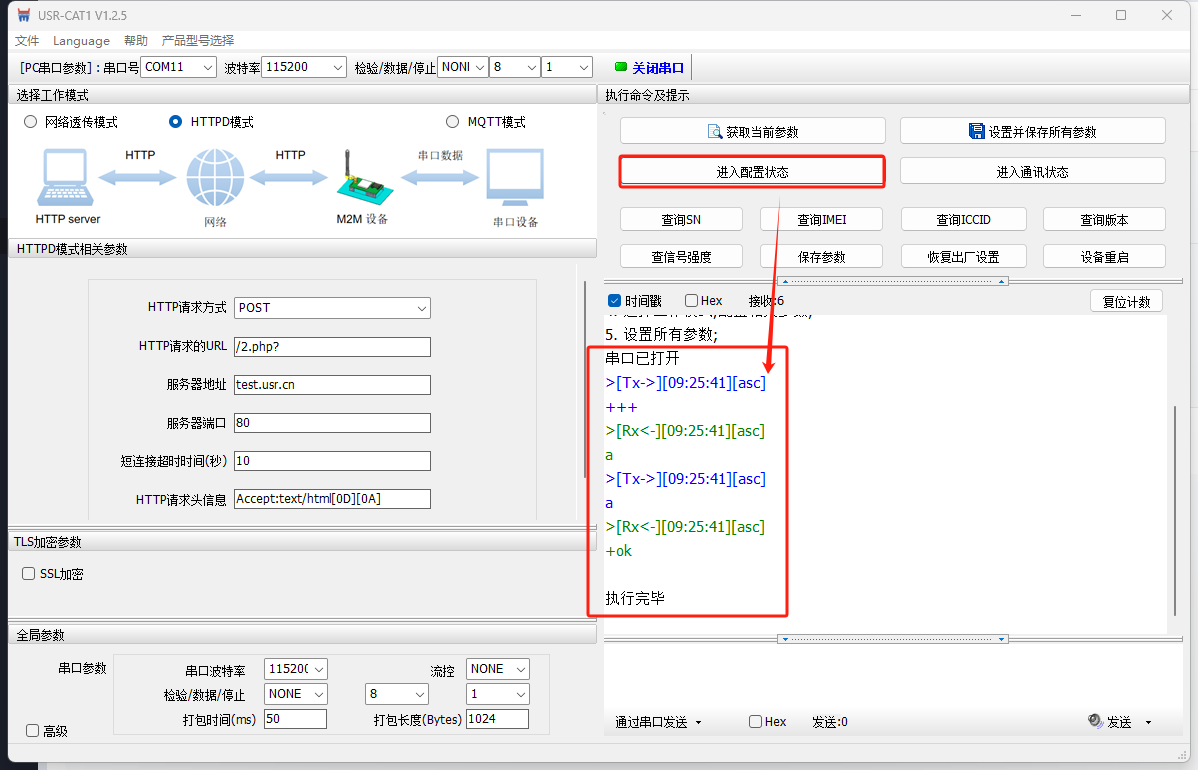

点击进入配置状态

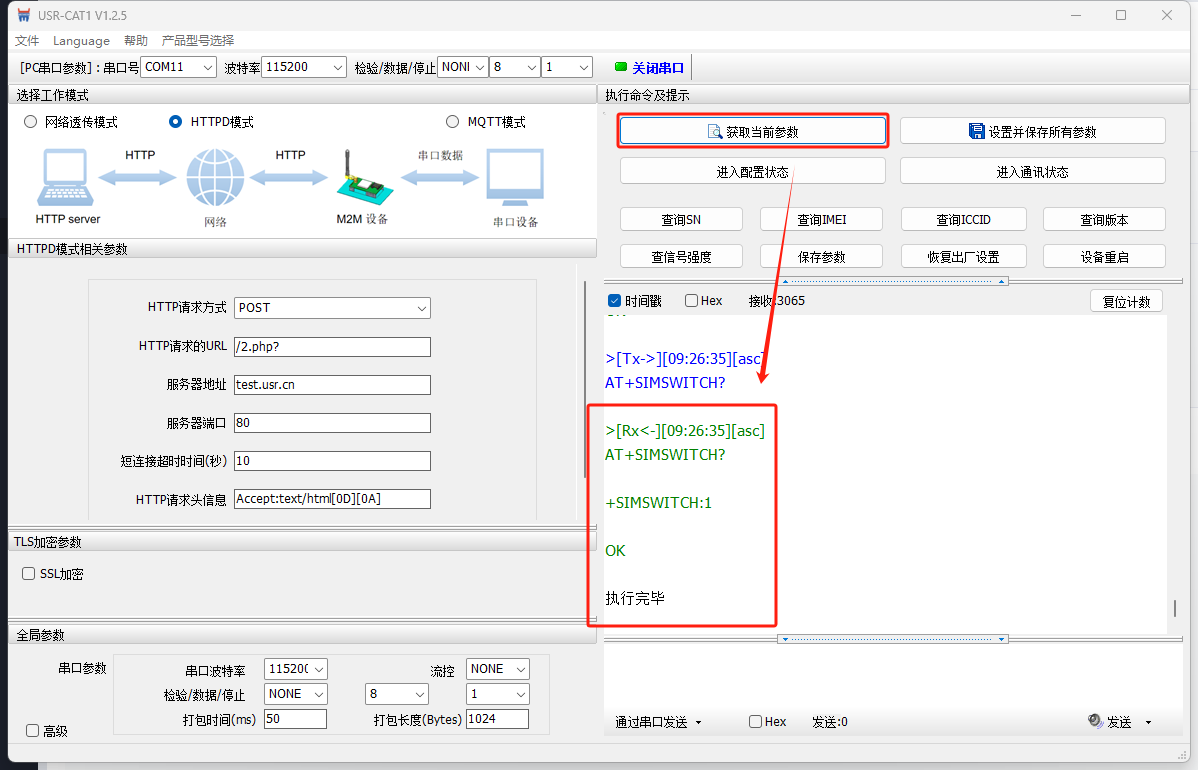

获取当前参数

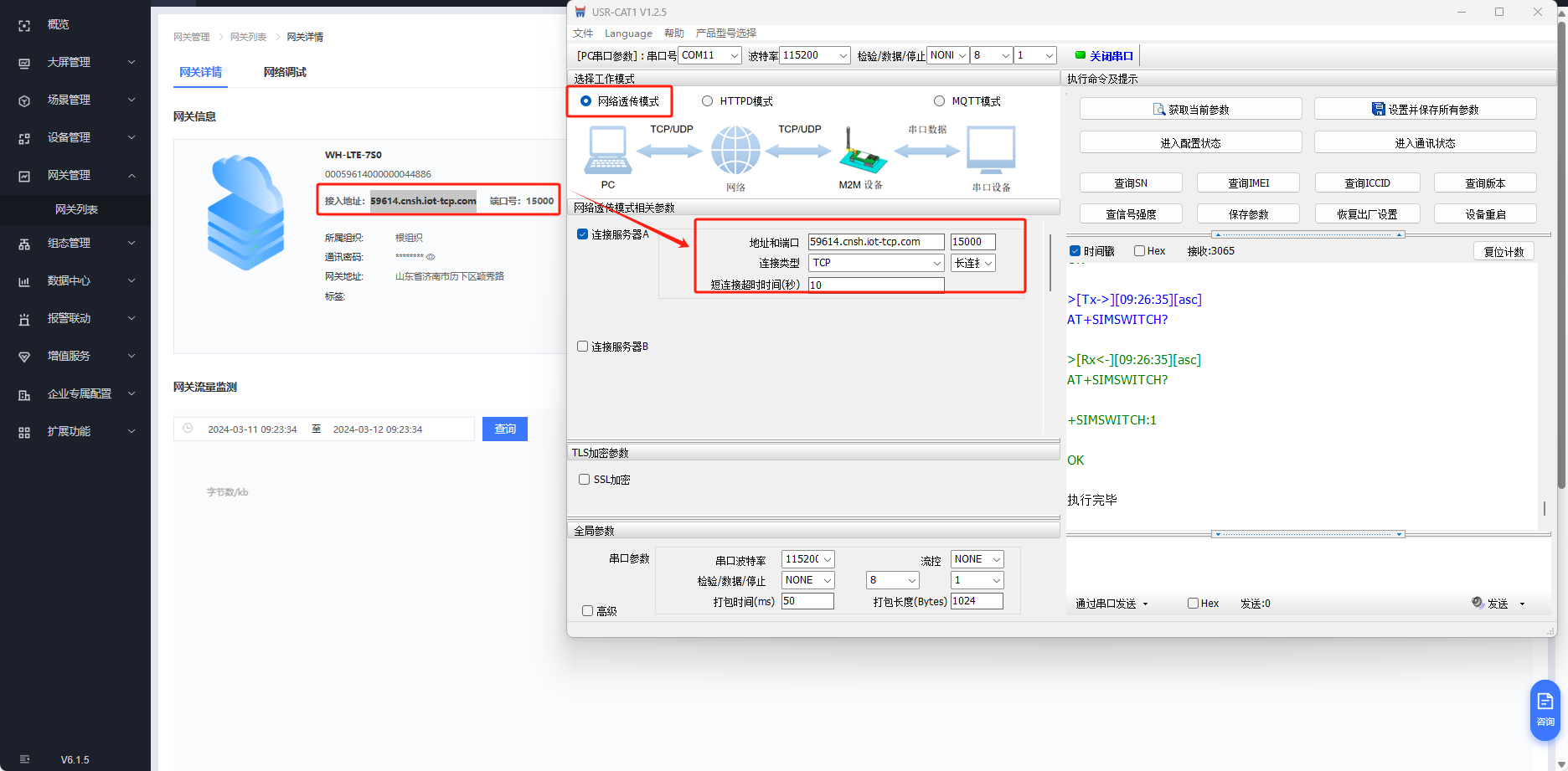

网关管理---网关列表，点击网关名字，将有人云分配的接入地址和ID密码填入WH-LTE-7S0中。

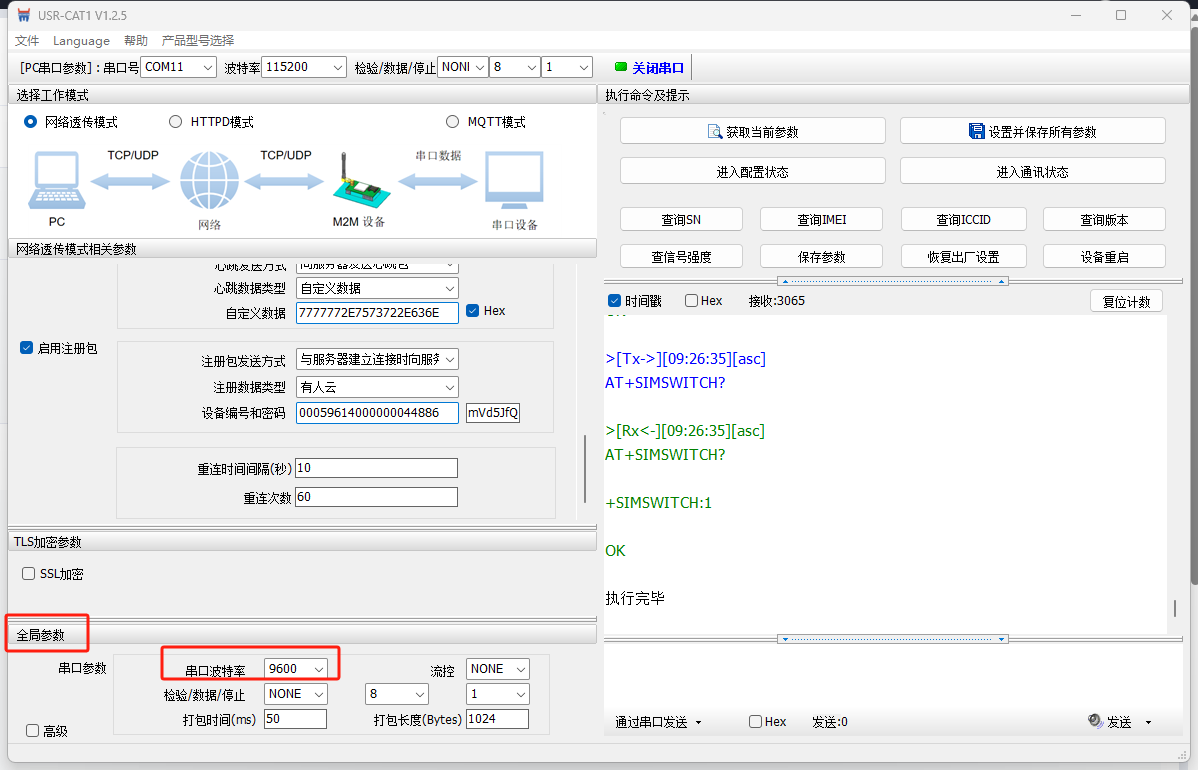

全局参数，串口波特率改为9600（可不改，根据用户从机实际情况确定，此例为修改串口参数示例）

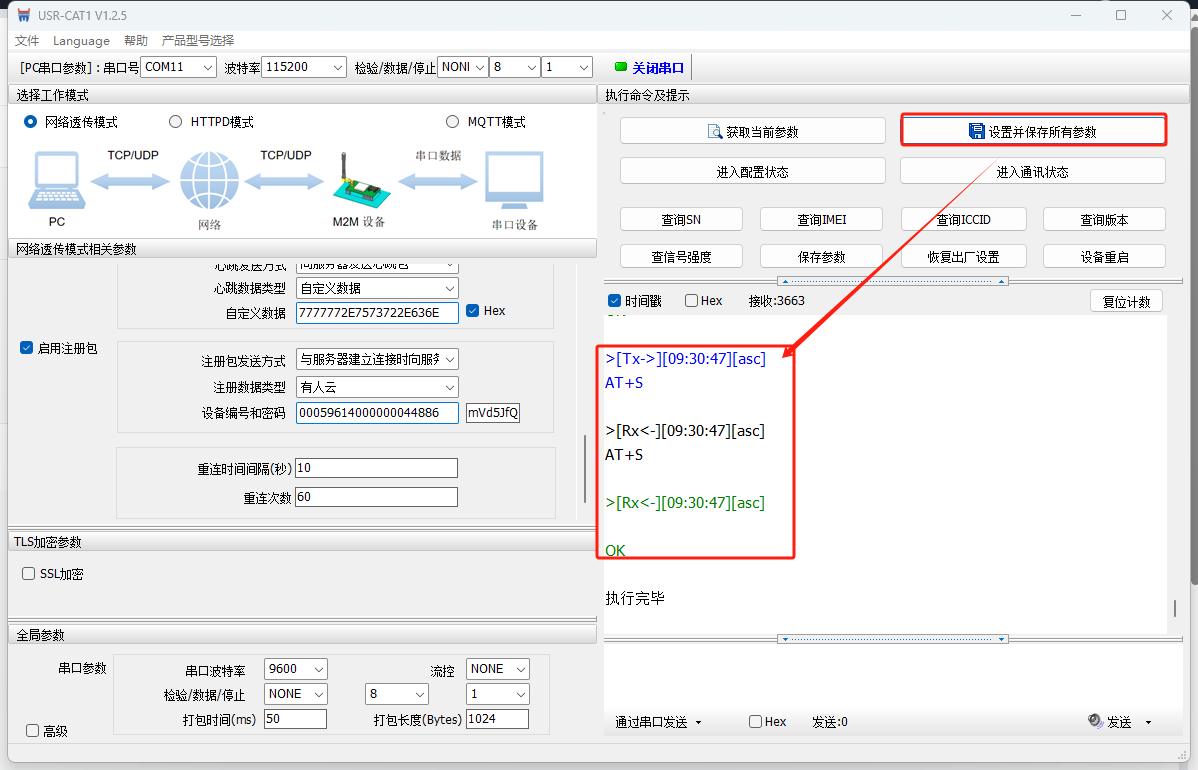

设置并保存所有参数

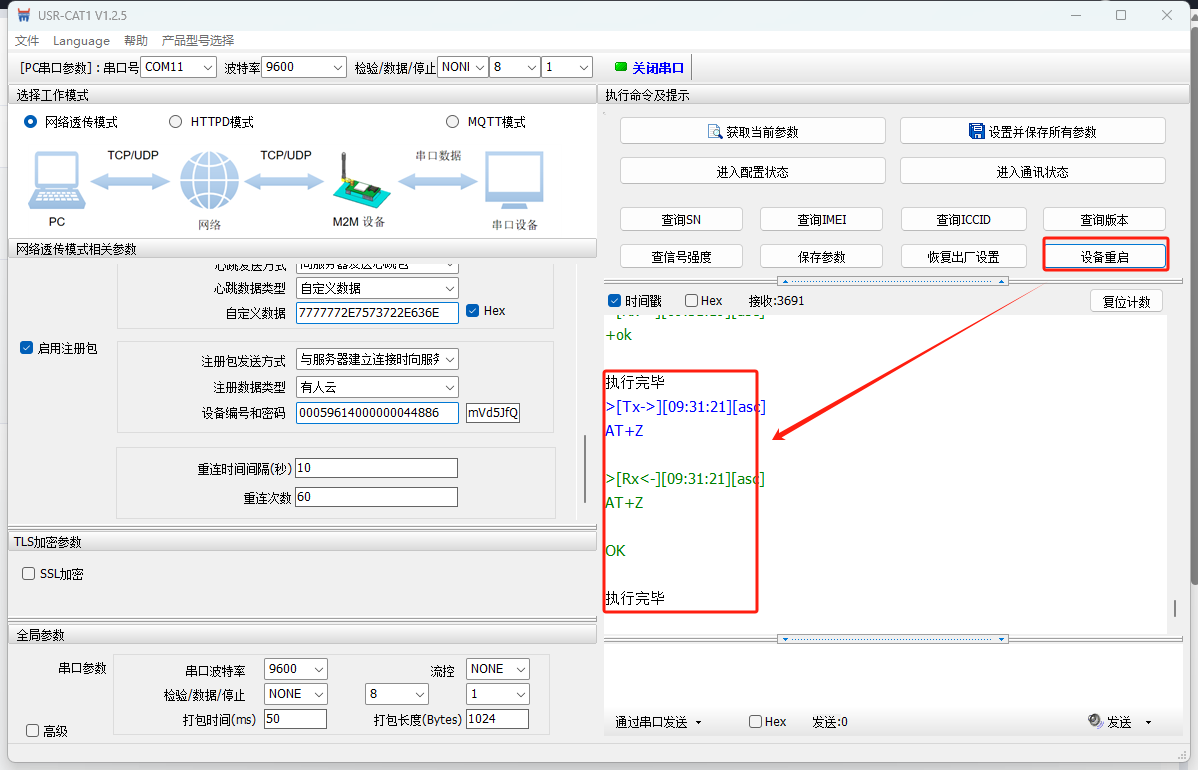

设备重启

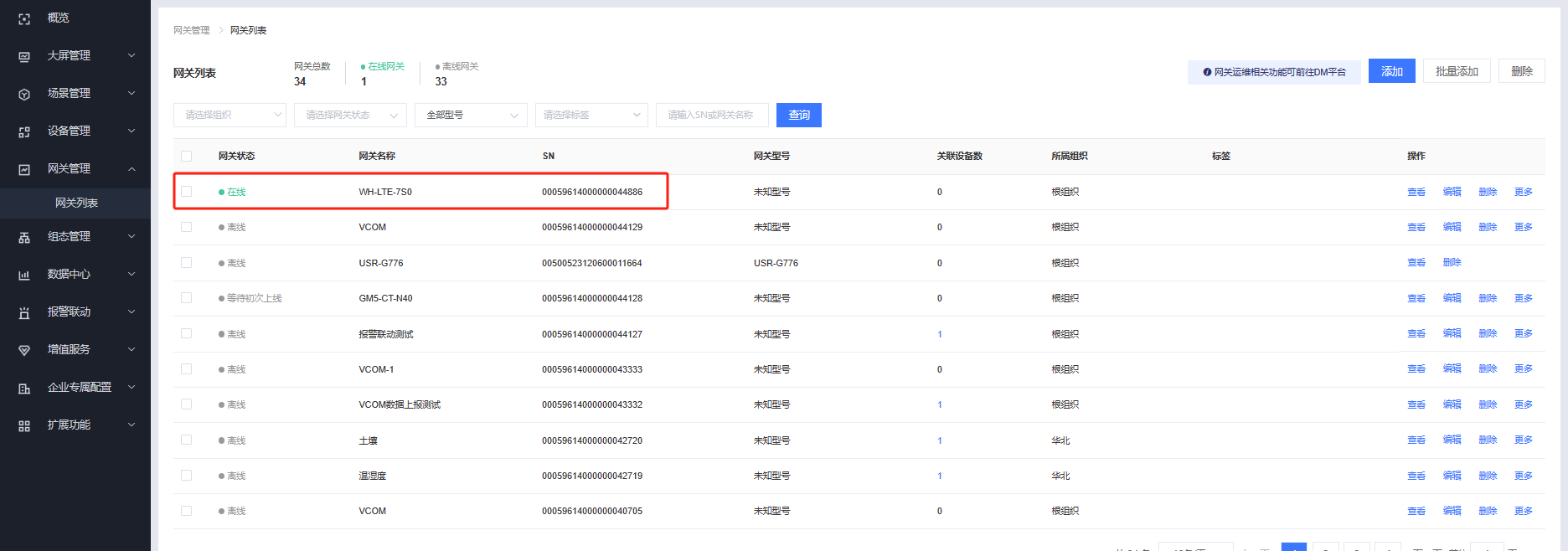

即可看到WH-LTE-7S0在有人云端显示在线。

2、有人云模板和设备配置

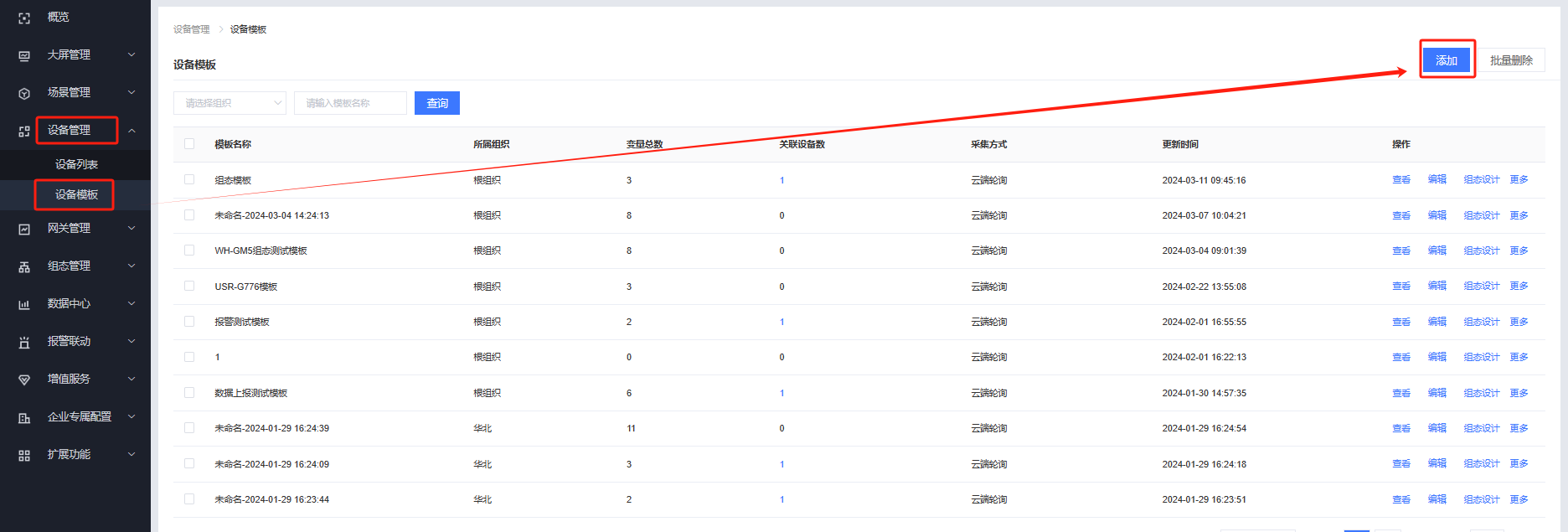

有人云---设备管理---设备模板---添加

填入模板名称，选择根组织，采集方式选择云端轮询，协议选择通用Modbus/PLC/DL / Modbus / Modbus RTU，点击添加变量

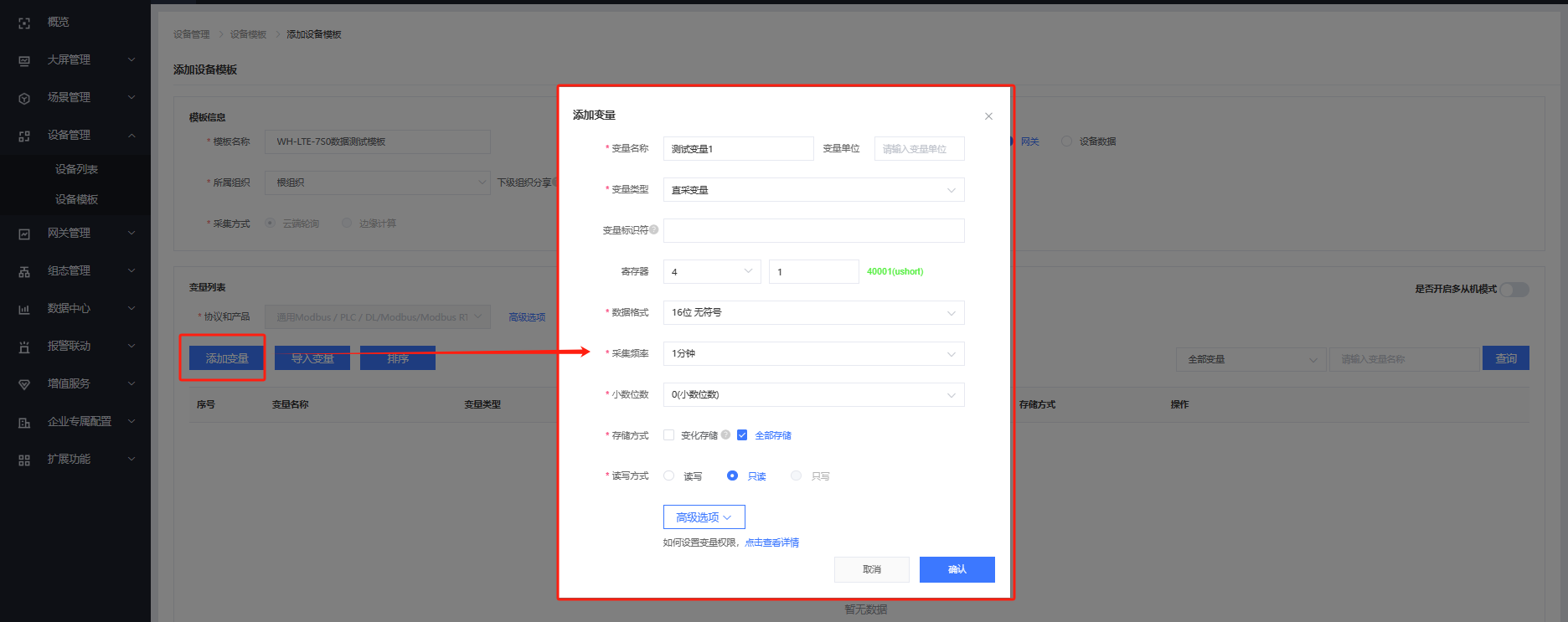

添加变量

变量名称：测试变量1

变量类型：直采变量

寄存器 ：40001

数据格式：16位无符号

采集频率：1分钟

小数位数：0位小数

存储方式：全部存储

读写方式：只读

寄存器的填写：

功能码03H或06H，起始地址0000H，则填：40001;

功能码04H，起始地址000AH，则填：30011;

01H或05H，起始地址0002H，则填：00003;

功能码02H，起始地址0003H，则填：10004。

格式为 功能码+寄存器地址(需要16进制转为10进制)+1

与组态软件的寄存器写法相同，填十进制寄存器地址，寄存器为起始地址+1。

如：

功能码03H或06H，起始地址0000H，则填：40001;

以这个为例，操作为只读就是功能码为03则就是4，寄存器地址16进制转换为10进制就是0000，然后+1;所以组态地址就是40001;

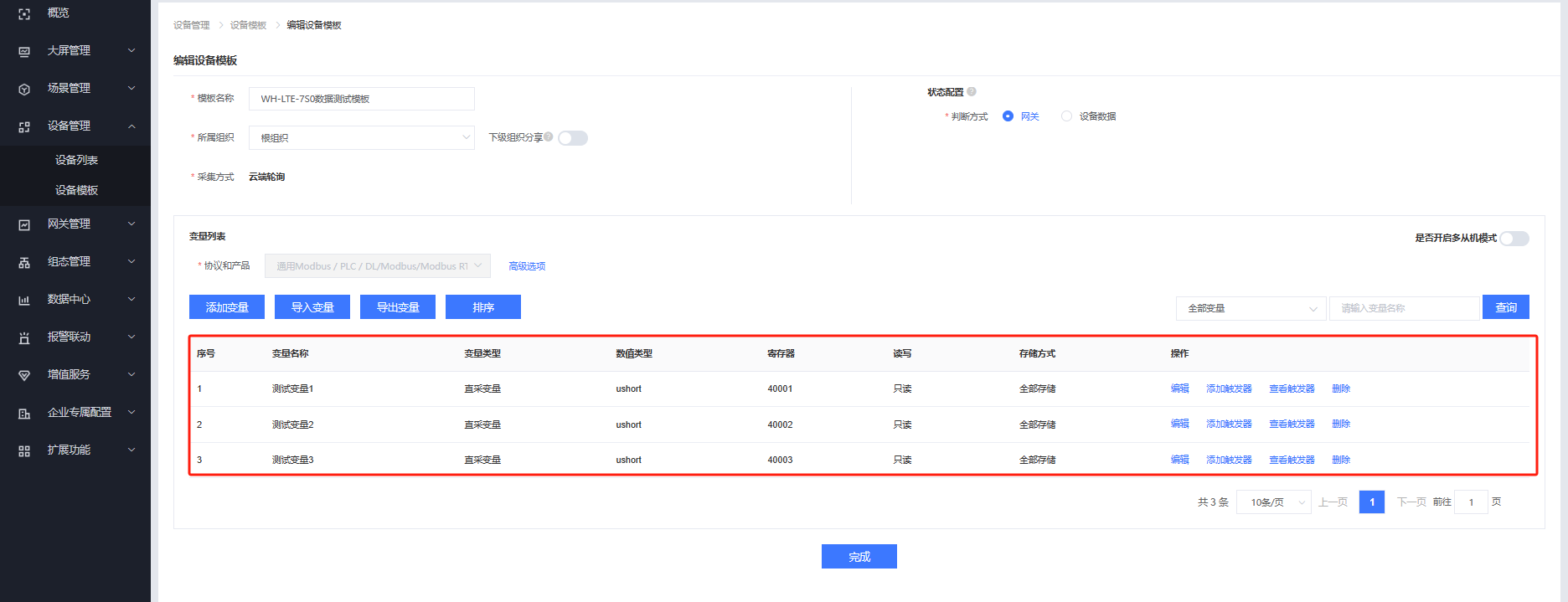

同样方式添加测试变量2、测试变量3

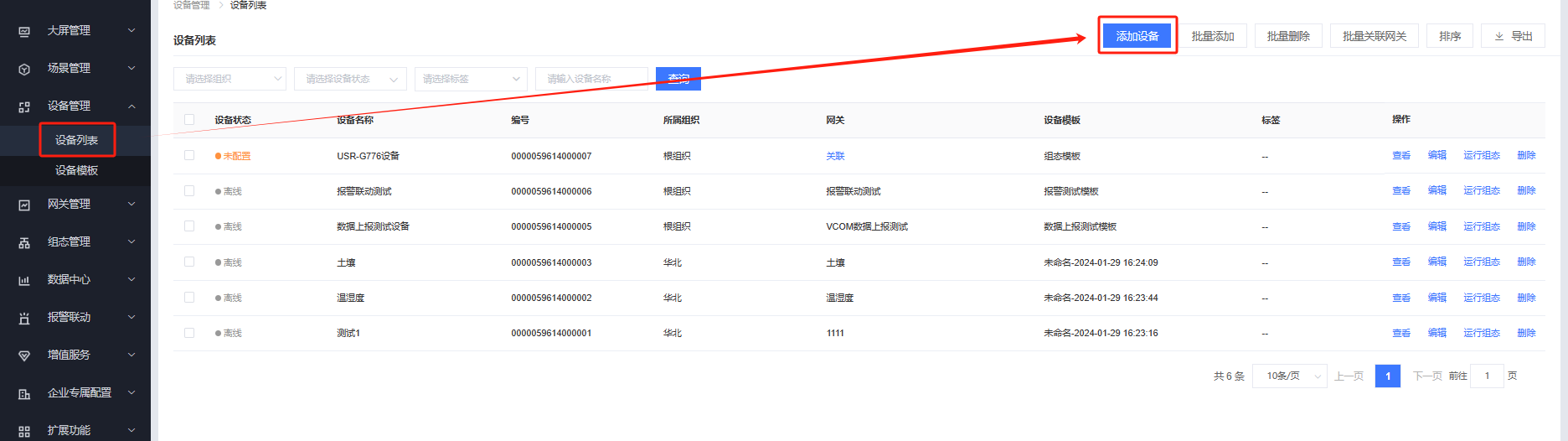

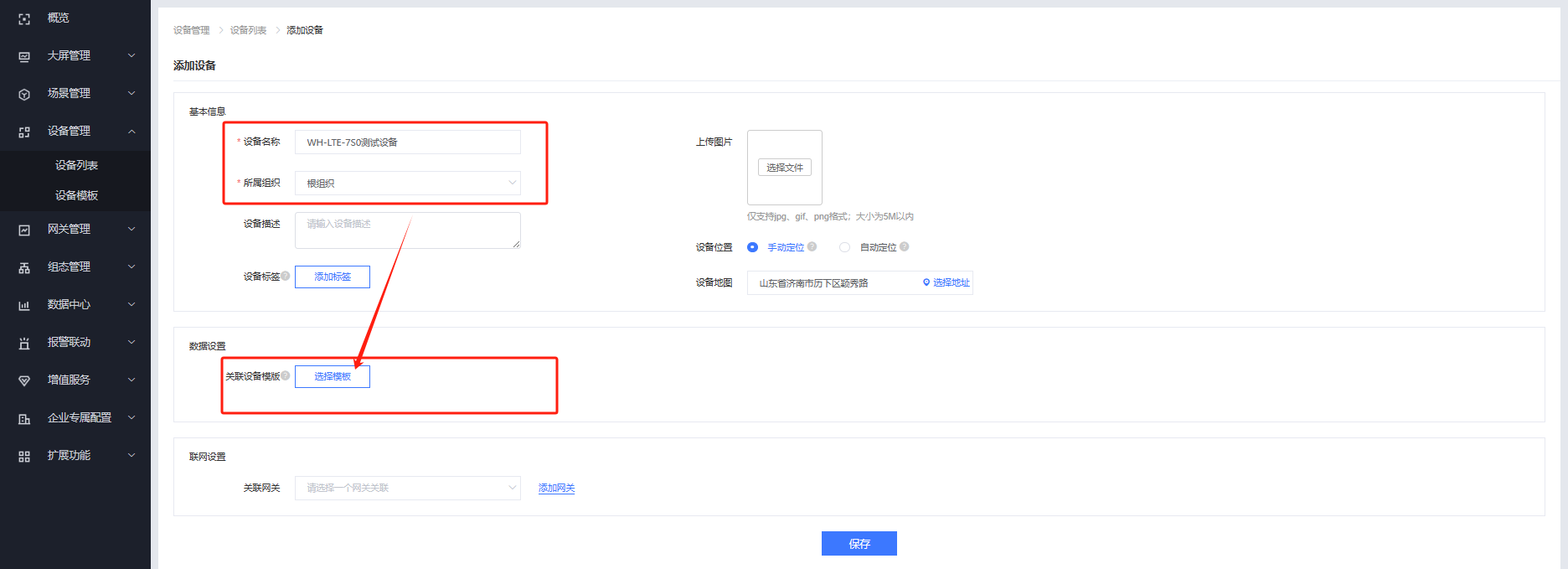

设备管理---设备列表---添加设备

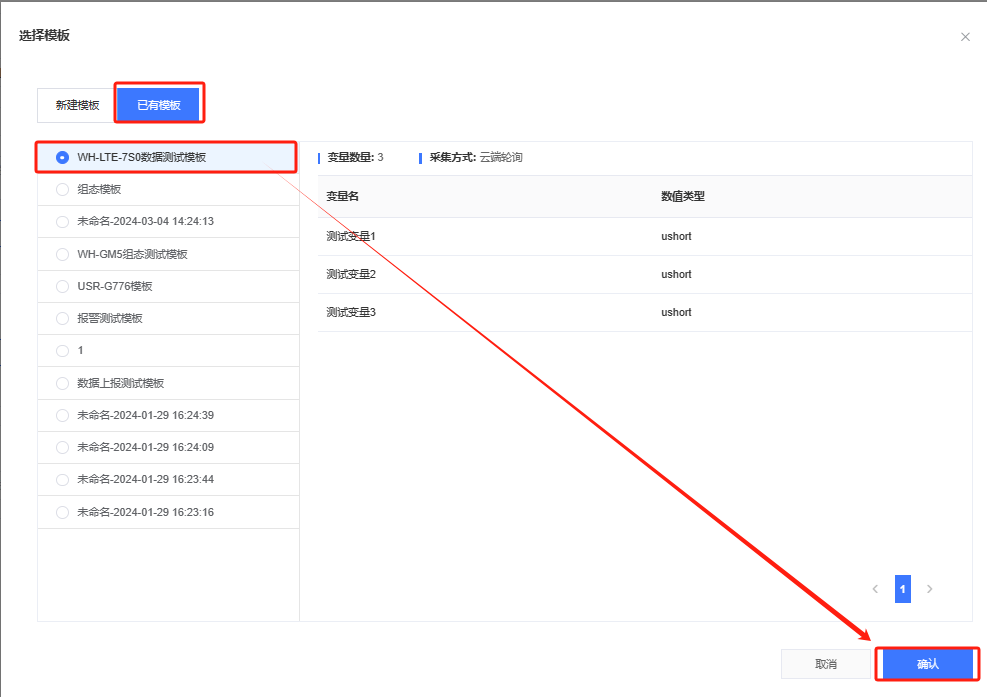

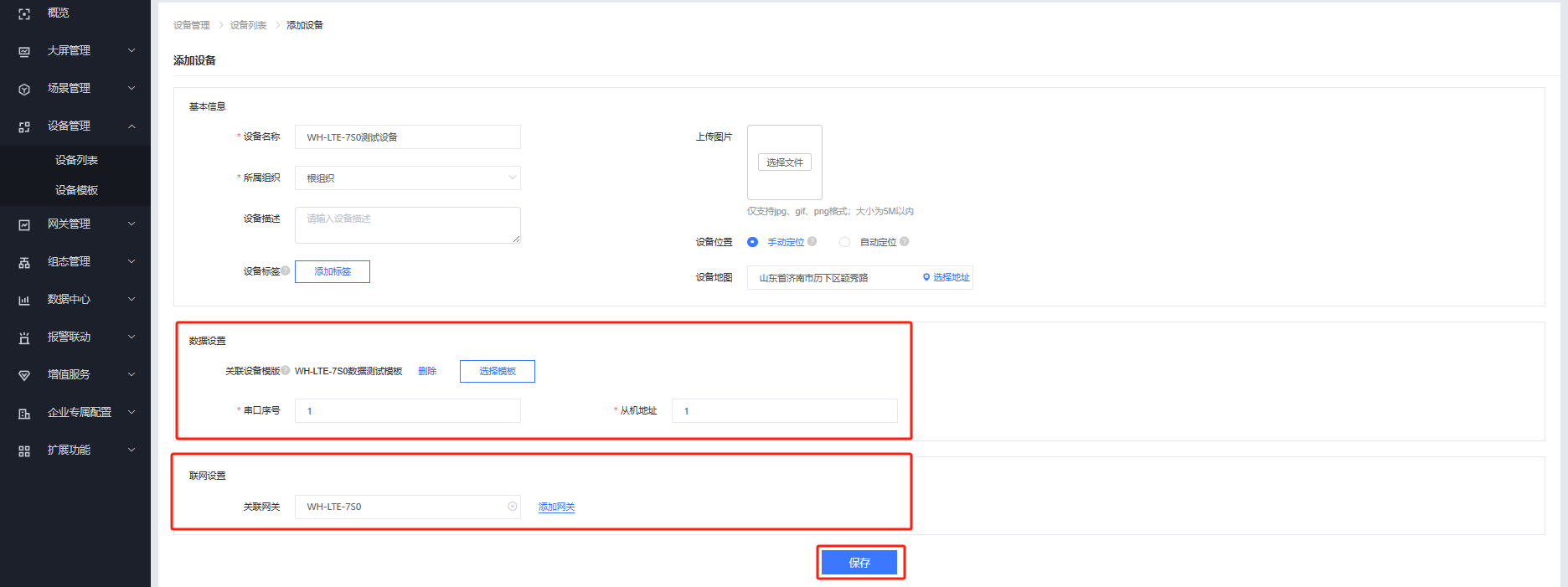

添加设备并关联模板和网关，点击保存

3、Modbus Slave软件配置

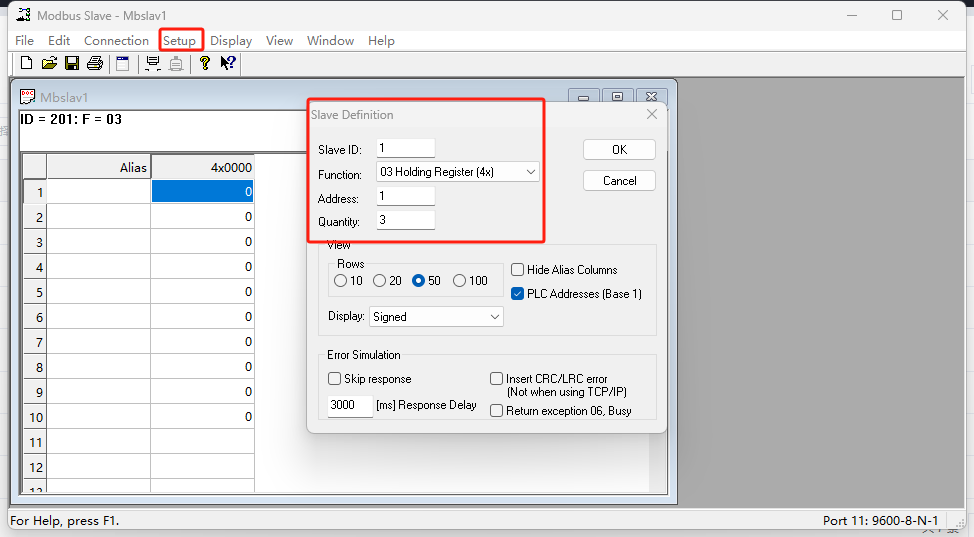

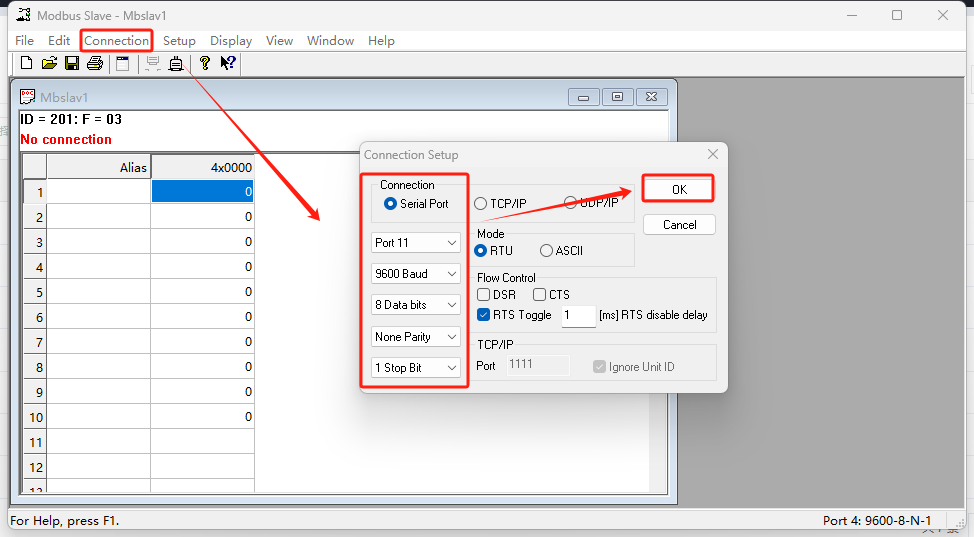

打开Modbus Slave 软件，选择COM11,填入WH-LTE-7S0的参数 9600 none 8 1,点击OK

设备地址1，功能码03，寄存器起始地址1，数量3，和云端模板一一相对应。

四、功能或数据调试

1、功能调试

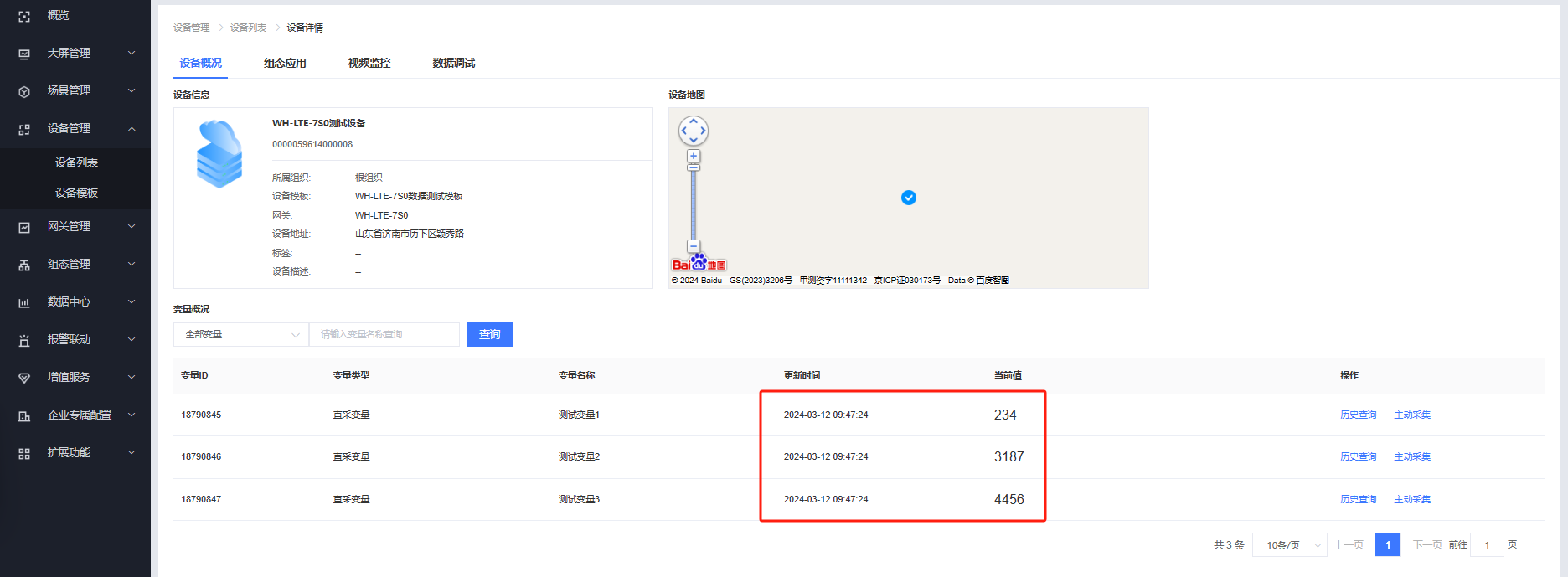

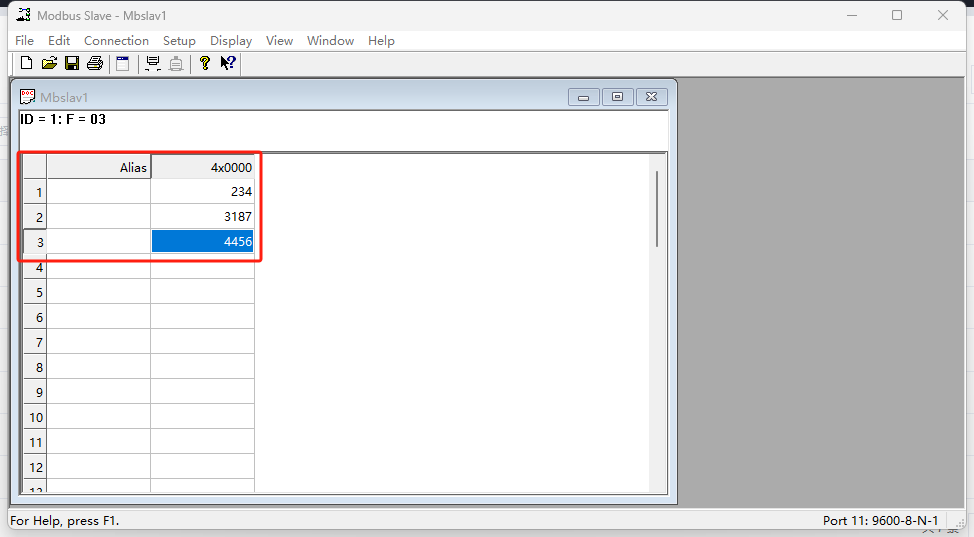

在modbus slave 软件中填入三个数据，即可在有人云端查看到相应的数据

2、调试截图

编写人：尹丛欣 编写日期：2024-03-12

审核人：尹丛欣 审核日期：2024-03-27

订正版本：V1.0 订正内容：初稿
